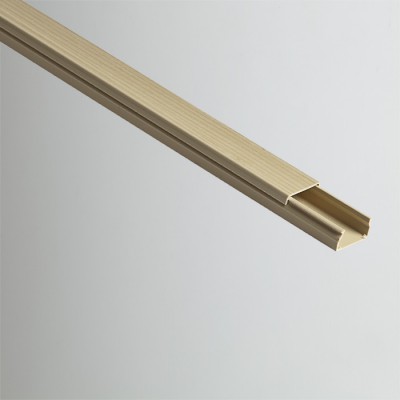

Ruvinil РКК 20х10-27М (сосна) Кабель-канал 20х10

Чертеж РКК-20x10-27М

Мини-каналы под структуру дерева «Рувинил» это магистральные кабель–каналы, имеющие цвет и текстуру, характерные для определенного вида древесины (бук, дуб, сосна). Применяются для декоративного оформления электропроводки в загородных домах и дачах.

Назначение декоративных кабель-каналов

Система «Загородный дом», в которой основных компонентом является кабельный канал под цвет дерева, предназначена для прокладки и разветвления силовых, компьютерных, телекоммуникационных, сигнальных и охранных кабелей в дачных строениях, загородных домах и жилых помещениях.

Она включает в себя кабельные каналы «Рувинил» под структуру дерева, универсальные монтажные коробки под структуру дерева ( арт. 65002,65004,65005,65015), аксессуары.

Характеристики электротехнического оборудования

Ключевой особенностью коробов от компании «Рувинил» является то, что они обладают свойством самозатухания, то есть их ПВХ-материал устойчив к огню до температур вплоть 50 ̊С, что опробовано использованием 2-мм нити накаливания. Поэтому проводку (как и помещение) можно надежно защитить в случае короткого замыкания. Имеет двойной замок.

Кабель-каналы от компании «Рувинил» отвечают ТУ 3464-004-18669258-15, что подтверждает безупречное качество продукции. Также они соответствует нормативам ГОСТ 32126.1-2013. Проводка прокладывается в ударопрочном туннеле из поливинилхлорида (ПВХ). Данному оборудованию присвоен статус защиты IP40. Ударопрочность составляет 6 Дж. Устанавливать данные кабель-каналы можно при температуре от -5 до +60 ̊С. При этом диапазон рабочих температур, которые сможет выдержать электрокабели в туннеле от «Рувинил», составляет от -25 ̊С до тех же +60 ̊С.

Имеется пожарный сертификат.

Преимущества систем:

• двойной замок позволяет многократно открывать и закрывать кабель-канал;
• наличие всех аксессуаров;
• простота укладки;
• степень защиты IP 40;
• механическая прочность;
• надежность крепления крышки (двойной замок);
• эстетичный внешний вид;
• цвета: белый, коричневый, под структуру дерева;
• возможность установки в парапетные кабель-каналы всех видов модульных механизмов с помощью универсального суппорта и рамок под стандарт 45х45 мм, 45х50 мм, 80х80 мм

Технические характеристики:

• НАИМЕНОВАНИЕ Кабель-канал сосна на светлой основе 20x10 мм
• РАЗМЕРЫ (Ш × В × Д) 20x10x2000 мм
• ТОЛЩИНА СТЕНКИ 1 мм
• ПОЛЕЗНОЕ СЕЧЕНИЕ S 112 мм²
• КОЛИЧЕСТВО В УПАКОВКЕ 150 м
• ТУ: 3464-004-18669258-03
• ГОСТ: Р50827-95 (МЭК 670-89)
• МАТЕРИАЛ: поливинилхлорид (ПВХ) ударопрочный, самозатухающий до t 950°С (испытание нитью накаливания 2 мм)
• ЦВЕТ: сосна на светлой основе
• СТЕПЕНЬ ЗАЩИТЫ: IP 40
• ТЕМПЕРАТУРА МОНТАЖА: от –5°С до +60°С
• ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР: от –25°С до +60°С
• УДАРОПРОЧНОСТЬ: 6 Дж
