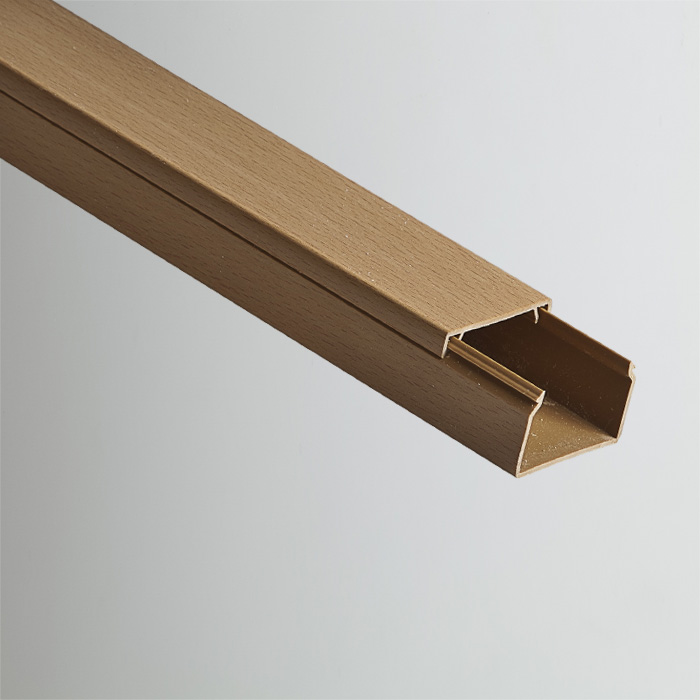

Ruvinil Кабель-канал 40х16х2000мм РКК-40х16-27М

Мини-каналы под структуру дерева «Рувинил» это магистральные кабель – каналы, имеющие цвет и текстуру, характерные для определенного вида древесины (бук, дуб, сосна). Применяются для декоративного оформления электропроводки в загородных домах и дачах.

Назначение:

Система «Загородный дом», в которой основных компонентом является кабельный канал под цвет дерева, предназначена для прокладки и разветвления силовых, компьютерных, телекоммуникационных, сигнальных и охранных кабелей в дачных строениях, загородных домах и жилых помещениях.

Она включает в себя кабельные каналы «Рувинил» под структуру дерева, кабельные плинтусы с трёхсекционным кабель-каналом разных цветов, универсальные монтажные коробки под структуру дерева ( арт. 65002,65004,65005,65015), аксессуары.

Преимущества систем:

• двойной замок позволяет многократно открывать и закрывать кабель-канал;
• наличие всех аксессуаров;
• простота укладки;
• степень защиты IP 40;
• механическая прочность;
• надежность крепления крышки (двойной замок);
• эстетичный внешний вид;
• цвета: белый, коричневый, под структуру дерева;
• возможность установки в парапетные кабель-каналы всех видов модульных механизмов с помощью универсального суппорта и рамок под стандарт 45х45 мм, 45х50 мм, 80х80 мм

Мини-каналы «РУВИНИЛ» -это магистральные кабель-каналы сечений - от 12х12 мм до 80х60 мм.

Основание кабель-канала представляет собой «П-образный» профиль квадратного или прямоугольного сечения, комплектуется плоской крышкой с двойным замком. Замок крышки кабель-канала исключает возможность ее самопроизвольного открывания. Позволяет многократно открывать и закрывать короб, при этом крышка не деформируется.

Мини-каналы применяются преимущественно для открытой проводки внутри зданий. Они позволяют обеспечить эстетичный внешний вид электропроводки, гибкость, дешевизну монтажа и изменения конфигурации, повышенную пожаробезопасность. Мини-каналы применяются в случаях, когда не требуется проведение большого количества проводов: например, для обеспечения питанием одного выключателя или розетки.

В комплекте с мини-каналами используются электроустановочные изделия , универсальные или распаячные коробки, коробки и щитки под автоматические выключатели, имеющие в боковых стенках перфорацию для соединения с кабель-каналами .

Основание мини-канала крепится к стенам, потолкам при помощи дюбелей или саморезов, внутри прокладываются провода, затем на мини-канал устанавливается крышка.

Система соединяется при помощи аксессуаров . Это повышает степень защиты и придает законченный внешний вид.

Кабель-каналы 100х40 и 100х60-парапетные кабель-каналы высокой кабельной ёмкости с возможностью максимального разнесения слаботочных и силовых кабелей.
Парапетные кабель - каналы удобны в применении при монтаже структурированных кабельных сетей (СКС).
СКС включает все виды силовых и слаботочных коммуникаций, для организации рабочих мест в офисных, и административных зданиях.

Деление внутреннего пространства кабель - канала на секции при помощи перегородок (до трех штук) обеспечивает разделение силовой и слаботочной проводки. Таким образом, исключается соприкосновение проводов, монтаж и модернизация силовой и слаботочной частей СКС могут быть выполнены в различное время.

Наличие суппортов (для этого используются суппортыартикулов СПР; СПР-1М; СПР-2М) позволяет устанавливать встроенные электроустановочные изделия.

Необходимые аксессуары (изменяемые внутренние, внешние, плоские углы, Т - ответвители, соединители и заглушки, рамки - суппорта) для соединения элементов системы придают ей законченный и элегантный вид.

Отличительные особенности:

• короба выполнены из композии самозатухающего ПВХ, устойчивого к распространению огня;
• высокое качество кабель-каналов «РУВИНИЛ» обеспечивается за счет современного итальянского оборудования, импортного сырья и многоступенчатого контроля качества на производстве;
• кабель-каналы упакованы в практичные прямоугольные короба из гофрокартона;

Количество кабель-каналов в каждой упаковке для своего типоразмера рассчитано оптимальным образом для удобства транспортировки и проведения монтажа. Этикетки, расположенные на торцах коробок и хорошо читаемые надписи на их боковых стенках обеспечивают удобство учета кабель - канала на складах, выбора при его реализации в розничной торговле и при монтаже на объекте;

• система мини-каналов «РУВИНИЛ» включает в себя универсальные монтажные коробки (арт.65004, 65005 и 65015,65019), в которых можно производить распайку проводов, а также устанавливать розетки любых серий с межцентровым расстоянием между крепежными винтами 60 мм (арт. 65015). Для мини-каналов также разработаныкоробки арт.65019 ,а также коробки арт. 65004,65001 и 65002, которые комплектуются клеммником ) ;
• пластиковый корпус кабель-каналов «РУВИНИЛ» не подвержен коррозии, устойчив к воздействию агрессивных сред. Кабель-каналы имеют высокую ударопрочность, термостойкость и устойчивы к долговременному воздействию ультрафиолетовых лучей, не теряя при этом эстетичного внешнего вида;
• системы кабель-каналов «РУВИНИЛ» выполнены в нескольких цветовых исполнениях: белые и коричневые, под структуру дерева ;
• система кабель-каналов 100х40 и 100х60 включает в себя все необходимые аксессуары (в том числе внутренние и внешние изменяемые углы 70—120°) для удобного и гибкого монтажа. Изготовленные из ПВХ белого цвета, короба имеют привлекательный современный дизайн и хорошо сочетаются с различными сериями розеток (для установки розеток используется суппорт с межцентровым расстоянием между крепежными винтами 60 мм). Наличие разделительной перегородки в системе позволяет создавать обособленные отделения внутри короба для локализации сетей;
• система кабель-каналов 100х40 и 100х60 позволяет устанавливать различные модульные механизмы под стандарт 45х45 мм , 45х50 мм и 80х80 с помощью рамок СПР-1М ,СПР-2М,СПР ;
• на основании парапетного кабельного канала имеются перфорационные отверстия с шагом 140 мм для удобства крепления кабель-канала к стене с помощью саморезов.

Покрыты защитной плёнкой во избежание повреждений и замасливания при установке.

• всем изделиям присвоены штрих-коды ЕАN-13 ассоциации «ЮНИСКАН».

Технические характеристики
